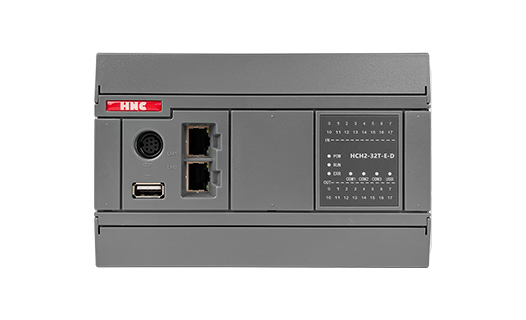

CLP Série HCH2

Modelo de série

HC H 2-

16TN(P)/RE

HC H 2-

24TN(P)/RE

HC H 2-

32TN(P) / TN(P) 2 /

TN(P)4/ RE

HC H 2-

40 TN(P)/RE

HC H 2-

48 TN(P)/RE

HC H 2-

60 TN(P)/RE

Número total de pontos

16 pontos

24 pontos

32 pontos

40  pontos

48  pontos

60  pontos

Número de pontos de entrada digital

8

14

16

24

24

36

Número de pontos de saída digital

8

10

16

16

24

24

Método de saída

T:NPN(PNP)

/R:Relé

T:NPN(PNP)

/R:Relé

T:NPN(PNP)

/ R:Relé

T:NPN(PNP)

/ R:Relé

T:NPN(PNP)

/ R:Relé

T:NPN(PNP)

/ R:Relé

Contador de entrada de alta velocidade

Fase AB de 3 canais

(X0~X05)

3 - fase AB do canal

(X0~X05)

4 - fase AB do canal

(X0~X07)

4 - fase AB do canal

(X0~X07)

4 - fase AB do canal

(X0~X07)

4 - fase AB do canal

(X0~X07)

Frequência máxima de entrada de alta velocidade

200 kHz

200 kHz

200 kHz

200 kHz

2 0 0 kHz

200 kHz

Módulo Direito

16

16

16

16

16

16

Extensão Esquerda

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Placa BD

Suporte 1 placa

Suporte 1 placa

Suporte 1 placa

Suporte 1 placa

 Placa de suporte 2

 Placa de suporte 2

Porta de comunicação serial

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

Porta de comunicação USB

Nenhum

Nenhum

Download do programa/

Atualização de firmware

Download do programa/

Atualização de firmware

Download do programa/

Atualização de firmware

Download do programa/

Atualização de firmware

Ethernet

Porta de comunicação

Nenhum

Nenhum

Suporta 1  porta

Suporta 1  porta

Suporta 1  porta

Suporta 1  porta

Número de eixos de pulso

T: 4 eixos/R : -

T: 5  eixos/R: -

T : 8 eixos/R : -

T : 8 eixos/R : -

T : 8 eixos/R : -

T : 8 eixos/R : -

Frequência máxima de saída de alta velocidade

200 kHz

200 kHz

200 kHz

200 kHz

200 kHz

200 kHz

Funções do ônibus

Barramento EtherCAT

Barramento EtherCAT

Barramento EtherCAT

Barramento EtherCAT

Barramento EtherCAT

Barramento EtherCAT

Número de eixo do barramento

8 eixos

8 eixos

T:8 eixo

/T2:16 eixos

/T4:32 eixo

/R:8 eixos

8 eixos

8 eixos

8 eixos

Capacidade do Programa

6 0k

6 0k

6 0k

6 0k

6 0k

6 0k

Calendário Perpétuo

Suportado

Suportado

Suportado

Suportado

Suportado

Suportado

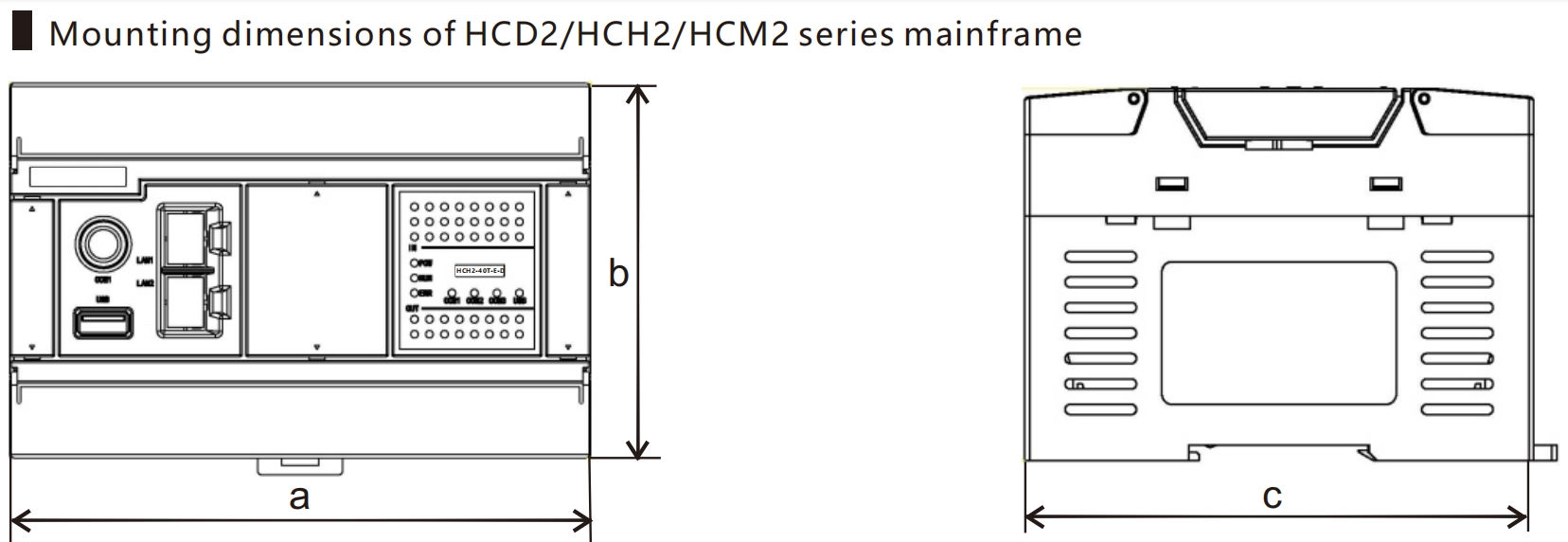

Tamanho (mm)

114*100*73

114*100*73

155*100*73

155*100*73

155*100*73

218 *100*73

Nível de proteção

IP20​

Temperatura do ambiente de trabalho

5 a 55°C (41 a 131°F), sem condensação

Humidade relativa

5 a 95%

Temperatura ambiente de transporte

-25 ~ 70°C (-13-158T)

Resistência à vibração

10M/S ²

Altitude de trabalho

0~2000M , sem redução de capacidade, 2000M ou mais, temperatura ambiente <40°C (104°F)

Descrição

Nota: Se os eixos de pulso e eixos de barramento forem totalizados em 16 eixos, o programa pode ser personalizado para atribuí-los livremente. Por exemplo , o número de eixos de pulso é definido como 2 eixos, os eixos do barramento são 14 eixos

Série Modelo HC H 2-

16TN(P)/R 、24TN(P)/R

32TN(P)/TN(P) 2/ TN(P) 4 R 、40TN(P)/R 、48TN(P)/R 、60TN(P)

Pontos de entrada

X0 ~ X5

X6~

X0 ~ X7​

X10~

Tipo de ponto de entrada

Entrada digital

Formulário de entrada

CC(NPN/PNP)

Corrente de entrada

5mA

Impedância de entrada

4,7KΩ​

Frequência máxima

200kHz

10kHz​

200kHz

10kHz​

Tempo de resposta

Desligado → Ligado

< 2,5 μs

< 2 0 μs

< 2,5 μs

< 2 0 μs

Ligado → Desligado

< 5 μs

< 5 0 μs

< 5 μs

< 5 0 μs

Série Modelo HC H 2-

16TN(P) 、24TN(P) 、32TN(P) 、40TN(P) 、48TN(P) 、60TN(P)

Tipo de ponto de saída

NPN(PNP)

Pontos de saída

Y 0 -Y 1 6: os pontos de saída são dígitos pares, 4 pontos para 16T, 5 pontos para 24T, 8 pontos para 32T-60T

Y 1 , Y 3 , Y5 ... Y17  ( o ponto de saída é o bit base )

Frequência máxima

200 Khz

10 Khz

Máximo

carregar

Resistivo

0,3A/1 ponto ( 2,4A/COM )

Indutivo

15W

Tempo de resposta

Desligado → Ligado

< 2 μs

< 2 0 μs

Ligado → Desligado

< 3 μs​

< 30 μs​

Série Modelo HC H 2-

16R , 24R , 32R , 40R , 48R , 60R

Tipo de ponto de saída

Saída de relé

Pontos de saída

Todos

Carga máxima

2A AC250V/DC30V

Tempo de resposta

Cerca de 10ms
